Led 모듈 타일의 어느 부분 실패-IC 또는 LED 또는 PCB 운전

RCG, CON, RSPS 등 "지능형 설정 파일" 을 요청할 때 LED 모듈의 회로 방식을 알아야합니다. 분석 할 모듈이 없으면 유일한 방법은 너무 많은 시간이 소요되는 리모컨으로 시도하고 시도하는 것입니다.

문제가 하드웨어 부분이라면 상황이 더욱 어려울 것입니다. 그들이 제공 한 그림이나 비디오에서 가능한 문제를 하나씩 제거해야합니다-컨트롤러, 전원 공급 장치, 플랫 케이블, IC, LED... 그것의 높은 효율은 많은 경험을 요구할 것입니다. 우리의 애프터 세일즈 엔지니어는 이에 대한 전문가이지만 대부분의 경우 현장에서 서비스를 제공하는 것은 불가능합니다.

긍정적 인 생각은-일반적으로 하나의 전체 LED 디스플레이 화면에는 하나의 전송 카드가 있고, 하나의 캐비닛에는 하나의 수신 카드와 3-4 전원 공급 장치가 있습니다. 따라서 첫 번째 단계는 이러한 장치의 문제 가능성을 제거하는 것이며, 기술 배경이 좋은 현지 엔지니어의 경우 그리 어렵지 않습니다. 이러한 모든 가능성이 제거되면 LED 모듈 타일에 중점을 둡니다.

튜토리얼 페이지는 모든 것을 설명하는 데 한계가 있지만, 우리는 당신에게 알려 드리고자합니다-당신이 IC 또는 LED 또는 PCB를 운전하는 led 모듈 타일의 어떤 부분이 실패하는지 알아 내기 전에, 고정을 시도한 후에는 다음 단계를 수행하여 검사해야합니다.

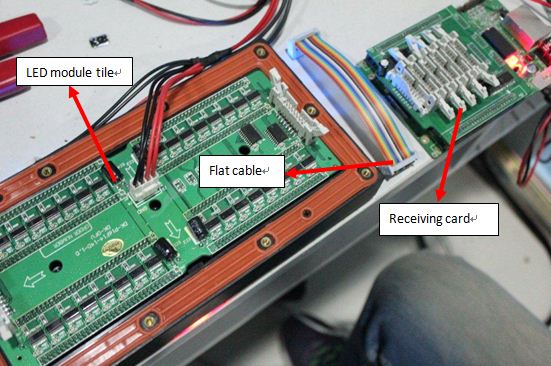

1. 필요한 것은 3 부품: LED 모듈 타일, 플랫 케이블, 카드 디스플레이 서비스 수신

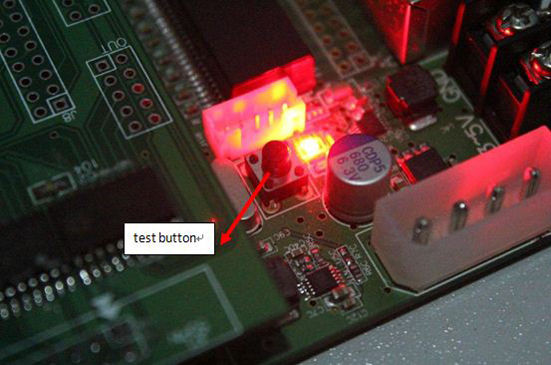

2. 수신 카드 디스플레이 서비스에 테스트 버튼을 찾을 수 있습니다

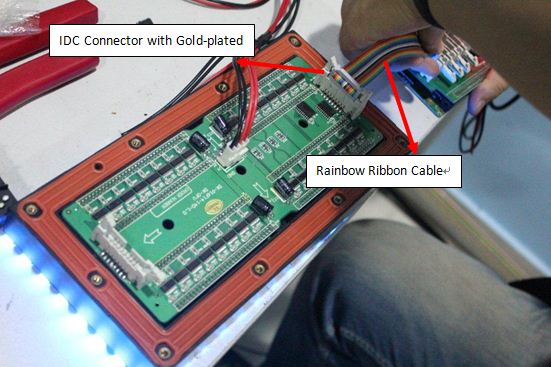

3. 평면 케이블로 모듈과 수신 카드를 연결하십시오. (좋은 품질의 IDC 커넥터가 빡빡하고 압박이 필요합니다. 우리가 선택한 것은 "무지개 리본 케이블" 과 "금도금 PIN이있는 IDC 커넥터" 로 업계 최고 표준입니다.)


4. 준비, 다음 수신 카드의 테스트 버튼을 눌러야합니다.

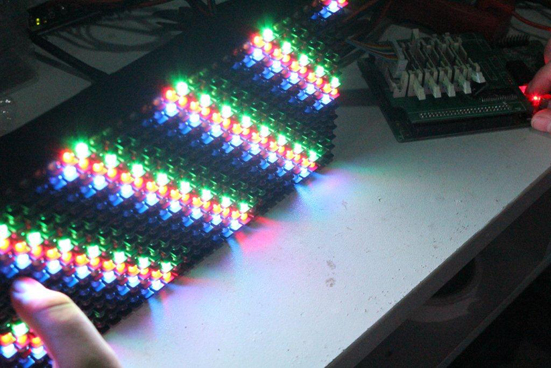

5. 누르기 및 led 디스플레이 모듈 타일은 "스캔 테스트 모드" 를 표시합니다. led 디스플레이 서비스

6. 프레스 및 led 디스플레이 모듈 타일은 "그레이 레벨 테스트 모드" 를 표시합니다. led 디스플레이 서비스

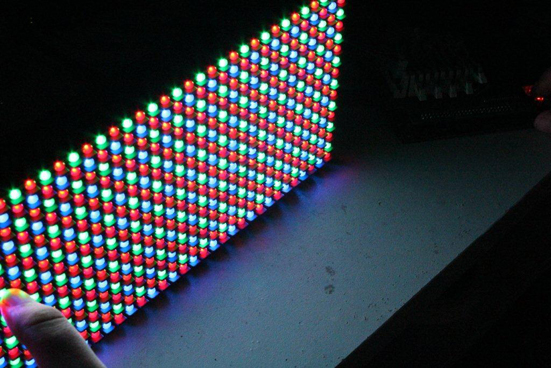

7. 프레스와 led 디스플레이 모듈 타일은 "화이트 밸런스 테스트 모드" 를 보여줍니다. led 디스플레이 서비스

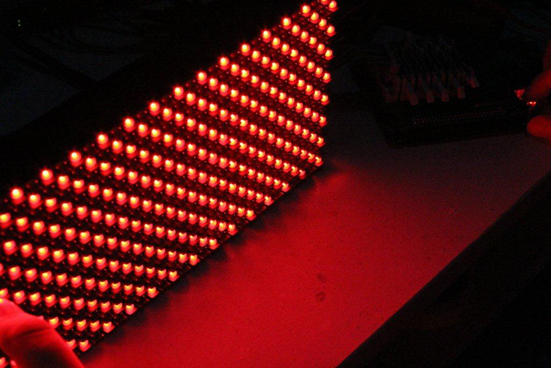

8. 프레스와 led 디스플레이 모듈 타일은 "붉은 색 LED 테스트 모드" 를 보여줍니다. led 디스플레이 서비스

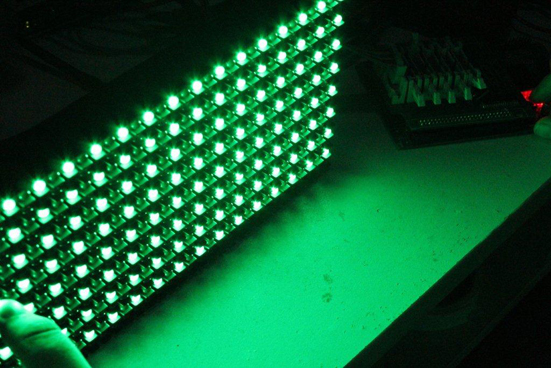

9. 프레스와 led 디스플레이 모듈 타일은 "녹색 LED 테스트 모드" 를 보여줍니다. led 디스플레이 서비스
10. 프레스와 led 디스플레이 모듈 타일은 "블루 컬러 LED 테스트 모드" 를 보여줍니다. led 디스플레이 서비스

모듈에 표시된 내용에서 LED 모듈 타이틀의 구성 요소 또는 장치가 실패했는지 추측하고 결론에 따라 수정합니다.
하지만 너무 복잡하다고 생각하면 서비스를 제공하고 싶습니다. 우리는 서비스 비용을 인용하는 상태를 볼 것입니다.
